Vöruyfirlit

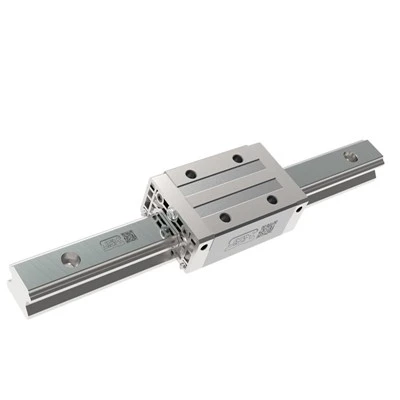

Línulegar stýrisbrautir með rúllulageri í HR Series JSM nota fjórar raðir af sívalningum með hringrás sem er raðað í 45 gráðu snertihorn. Uppbyggingin styður geislamyndað, öfugt-geisla- og hliðarálag, sem veitir leiðbeiningar fyrir vélasamstæður sem vinna undir miklum krafti.
Röðin inniheldur ferninga, lága-ferninga og flansblokka, sem gerir búnaðarsmiðum kleift að velja uppsetningu í kringum tiltækt uppsetningarrými og uppsetningarskipulag.
Líkön og upplýsingar
|
Atriði |
Forskrift |
|
Röð |
HR röð |
|
Ferkantaðir blokkir |
HRH-CA / HRH-HA |
|
Lág-ferningablokkir |
HRL-CA / HRL-HA |
|
Flansblokkir |
HRW-CC / HRW-HC |
|
Nafnstærðir |
15, 20, 25, 30, 35, 45, 55, 65 |
|
Hleðslugerðir |
C: mikið álag; H: auka-þungt álag |
|
Lengdarsvið vörulista |
100–4000 mm, háð gerð og uppsetningu |
|
Ó-skiptanlegar stillingar |
Nákvæmni: H, P, SP, UP; forhleðsla: Z0, ZA, ZB |
|
Skiptanlegar stillingar |
Nákvæmni: H, P; forhleðsla: Z0, ZA |
|
Rainfesting |
Efsta eða neðra festing, samkvæmt forskrift |
Eiginleikar vöru
Roller Contact fyrir stífni
Línusnerting milli rúllanna og hlaupabrautanna hjálpar til við að takmarka teygjanlega aflögun við vinnuálag. Hægt er að velja forhleðslu í samræmi við nauðsynlega stífni og rekstrarskilyrði.
Kubbaútlit fyrir mismunandi uppsetningarkröfur
HRH ferningablokkir henta uppsetningum með takmarkaðri uppsetningarbreidd. HRL blokkir draga úr samsetningarhæð, en HRW flansblokkir veita breiðari uppsetningarviðmót og styðja við festingu á toppi eða neðri blokk.
Verndarvalkostir fyrir vinnuumhverfi
Í vörulistanum eru þéttingar með tvöföldum þurrkum og málmsköfum. Veldu verndarstillingu í samræmi við útsetningu fyrir flögum, ryki og vinnsluvökva.
Umsóknarsviðsmyndir
CNC vinnslustöðvar
Fyrir fóðurásar sem bera vinnuborð eða vinnslueiningar. Skurkraftar og staða álags ættu að vera með í vali.
Slípun og EDM búnaður
Fyrir vélarrennibrautir með leiðsögn. Uppsetningin ætti að gera grein fyrir vinnslurusli, vökvaáhrifum og nauðsynlegri staðsetningarnákvæmni.
Stór gantry vélar
Fyrir göngubrú og þungar hreyfanlegar samsetningar, þar sem teinabil og veltandi augnablik hafa áhrif á fyrirkomulag stýrisins.
Mikil-sjálfvirkni
Fyrir flutnings- og staðsetningareiningar sem bera umtalsverðan farm, þ.mt samsetningar með utan-miðjuhleðslu eða tíðri hröðun.
Framleitt af JSM
Zhejiang Jinshanmen Transmission Technology Co., Ltd. framleiðir línulega leiðsögumenn í 20.000 m² sjálf-verksmiðju í Kína. Framleiðsluaðstaða okkar felur í sér nákvæmnisslípubúnað og CNC vinnslustöðvar, með árlegri afköst upp á um það bil 800.000 metra af línulegum stýrisbrautum yfir vöruúrval okkar.
Fyrir framleiðendur búnaðar og dreifingaraðila sem kaupa línulegar stýrisbrautir fyrir kefli, veitir JSM OEM/ODM þjónustu og bein samskipti um uppsetningarkröfur. Starfsemi okkar er studd af ISO 9001, ISO 14001 og ISO 45001 stjórnunarkerfum.
Algengar spurningar
Sp. Geta þessar leiðbeiningar komið í stað annarra vörumerkja án þess að skipta um vél?
Sama nafnstærð tryggir ekki bein skipti. Sendu núverandi líkan og víddarteikningu til að bera saman samsetningarhæð, festingarholur, brautarsnið og hleðslukröfur áður en þú kaupir.
Sp. Get ég pantað aðeins skiptiblokk fyrir núverandi JSM-járnbraut?
Gefðu upp upprunalega pöntunarnúmerið eða fullan tegundarkóða fyrst. Aðskilin skipti fer eftir því hvort núverandi leiðarvísir sé skiptanleg uppsetning. Samsvörun þarfnast endurskoðunar áður en endurnýjunaraðferð er staðfest.
Sp. Hvernig ætti að ákvarða smurbil?
Það er ekkert eitt bil sem hentar fyrir hverja uppsetningu. Taka skal tillit til ferðavegalengdar, vinnuhraða, álags, smurefna og mengunar þegar viðhaldsáætlun er útbúin.
Sp.: Get ég staðfest hæfi án fullkominnar vélateikningar?
Fyrir fyrstu skoðun, gefðu upp uppsetningarmál, hreyfanlegur massa, akstursslag, hraða og hleðslustöðu. Viðbótarupplýsingar gætu verið nauðsynlegar áður en hægt er að staðfesta endanlega uppsetningu.
Sp.: Hvert er lágmarks pöntunarmagn og afhendingartími?
Þetta ætti að vera staðfest fyrir tiltekna gerð, magn og framleiðslukröfur. Láttu nauðsynlega afhendingardagsetningu fylgja með í fyrirspurninni svo JSM geti athugað framboð og tímasetningu.
